利明中空旋转平台（GT 系列）｜高精密中空旋转减速机

利明中空旋转平台（GT 系列）｜高精密中空旋转减速机

利明（LIMING）GT 系列中空旋转平台，由台湾利茗机械股份有限公司研发制造，是一款集中空走线、高精度、高刚性、伺服直连、紧凑安装于一体的精密旋转传动装置。作为替代传统凸轮分割器与 DD 马达的优选方案，广泛应用于 3C、半导体、激光加工、精密检测、自动化组装等高端装备领域，

利明减速机官网：fj-liming.cn为大陆正规授权服务商，提供原厂正品、技术支持与售后保障。

联系方式：83251213/18059012119，提供一对一技术服务。

一、产品概述

利明 GT 系列中空旋转平台属于伺服中空旋转减速机，采用螺旋齿轮减速 + 高刚性轴承 + 中空通孔一体化结构。电机侧装输入，经精密螺旋齿轮减速，驱动中空旋转盘实现360° 连续旋转或任意角度分度；中心预留大孔径中空，方便线缆、气管、光源、工件直接穿过，彻底解决传统旋转台绕线干涉、管路杂乱、空间受限等痛点。

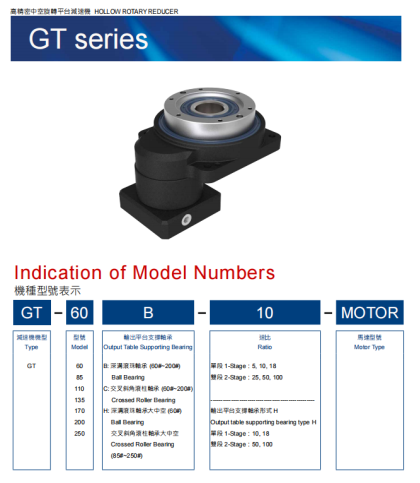

利明GT系列中空旋转平台

二、核心特点（原厂技术优势）

高精密低背隙，传动高效平稳 采用DIN6 级研磨螺旋齿轮，齿面渗碳淬火（HRC 58–62），啮合率为普通直齿轮 2 倍以上，背隙≤1～3 弧分，重复定位精度可达 **±10～15 弧秒 **；传动效率≥98%，运转噪音≤55dB，长期使用精度稳定。

中空大孔径，安装灵活紧凑 主流型号：GT-60/85/130/200/250，中空孔径Φ20～Φ80mm可选；旋转台面可直接锁固工件或工装，无需转接盘，安装高度更低、结构更紧凑，大幅简化设备设计。

双轴承可选配置，刚性与成本兼顾

交叉斜角滚柱轴承（高刚性款）：同时承受径向、轴向与倾覆力矩，刚性强、精度高，适合重载、高精度场景。

深沟滚珠轴承（经济型）：转速高、成本低、维护简便，适配轻载、低速工况。

伺服适配强，零背隙直连 输入端采用筒夹式零背隙锁紧结构，支持各品牌伺服 / 步进电机直连，无需联轴器；动平衡校正确保高速运转同心度与稳定性，单段减速比5、10、18，双段50、100可选。

三、关键技术参数（速览）

重复定位精度：±10～15 arcsec

背隙：≤1～3 arcmin

额定扭矩：5～334Nm（按机型）

中空孔径：Φ20～Φ120mm

防护等级：IP54（可选 IP65）

材质：铝合金本体 + 合金钢齿轮

四、典型应用领域

3C 自动化：手机壳抛光、摄像头模组检测、贴膜旋转工位

半导体 / 光学：晶圆搬运、激光打标、镜片切换、精密测量台

精密组装：多工位转盘、拧紧 / 点胶旋转轴、工装分度

智能装备：AGV 旋转关节、小型机器人第 4/6 轴、精密转台

五、选型与服务提示

选型建议按负载扭矩 × 转速 × 惯量匹配机型，预留1.2–1.5 倍安全系数；精度要求高或重载优先选用交叉滚柱轴承。

作为台湾利明授权服务商：可提供原厂正品、3D 图纸、技术选型、安装指导与售后维保，助力企业设备升级，提升自动化效率与稳定性。
