高扭精密 静音传动｜利明 HY 系列戟齿轮伺服减速机产品介绍

一、产品概述

利明HY系列为台湾利茗（LIMING）推出的高精密双曲线（戟齿轮）直交轴伺服减速机，专为大功率伺服设备、狭小安装空间90°转向工况研发。产品依托高精度戟齿轮传动结构，兼具低背隙、大扭矩、大减速比、运行静音、任意安装多项优势，适配自动化高精度传动场景。

福州利盟机电有限公司为利明福建地区官方授权代理商，免费提供工况评估、一对一技术选型、图纸校核、原厂售后全链条服务。

联系方式：0591-83251213 / 18059012119

利明减速机官网：fj-liming.cn

二、结构与产品规格

产品类型以及型号、速比

90°直交轴格里森双曲线戟齿轮硬齿面伺服减速机

HY55、HY75、HY90、HY115、HY130、HY140、HY160、HY190，全覆盖轻载至中重载工业工况，单段减速：速比3～15；双段组合减速（搭配行星结构）：速比20～1500

齿轮采用高强度渗碳合金钢，淬火硬化后精密研磨，齿面硬度高、抗冲击、耐磨损；减速机箱体一体铸造成型，整机刚性充足，满载运行不易形变，长期使用精度不衰减。

三、核心性能参数

•       定位精度：单极标准背隙≤9弧分，可选高精度6弧分、3弧分，双极标准背隙≤10弧分，可选高精度7弧分、4弧分有效规避伺服抖动、定位偏移问题.

•       传动效率：综合传动效率93%-96%，动力损耗低，设备温升小，适配24小时连续生产

•       适配转速：额定输入转速3000rpm，最高转速6000rpm，兼容市面全系伺服电机

•       输出扭矩：单段最大输出扭矩450Nm；双段峰值扭矩可达1440Nm以上

•       运行噪音：满载运行噪音≤70dB，车间运行低噪静音

•       防护等级：整机IP65防护，防尘、防油水溅射，适配车间潮湿、粉尘恶劣工况

•       润滑维保：密封式全合成长效润滑脂，出厂封油，终身免换油、免日常维护

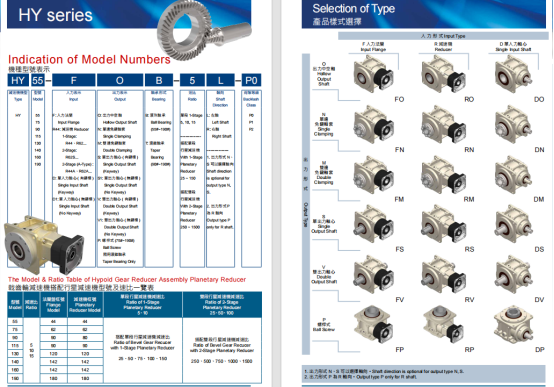

四、输入输出选配规格

输入型式

•       F：法兰输入，标准配置，直连伺服电机，安装便捷

•       D：单轴输入，适配各类非标传动机构

输出型式

•       O：中空轴输出，节省安装空间，适配丝杠、旋转工作台

•       N：单边免键轴套；M：双边免键轴套，锁紧稳固不打滑

•       S：单出轴、V：双出轴；P：法兰输出，适配工装转盘

 轴承选配

标配滚珠轴承；重载、冲击工况可选配滚锥轴承，提升径向、轴向承载能力；输出旋转方向支持左右互换，适配复杂设备布局。

五、产品核心优势

扭矩密度高：同体积对比普通螺旋伞齿轮减速机，承载能力提升30%，机身小巧承载力强

单段速比范围广：单段最大速比15，弥补ST系列小速比短板，省去多级拼接结构

传动平顺静音：戟齿轮曲面啮合，重合度高，启停无卡顿、震动低

安装自由度高：支持水平、垂直、倒置、侧装全方位安装

使用寿命长：设计使用寿命15000-30000小时，降低工厂运维停机成本

六、应用领域和应用案例

工业机器手行走天、地轨、数控分度旋转台、激光加工设备、3C电子、半导体精密检测设备、印刷包装机械、自动化移栽机构、重载智能升降平台。

福州本地某数控滚齿机生产厂家，设备旋转轴传动工位存在安装空间受限、输出负载扭矩大、定位精度严苛工况，客户要求旋转轴背隙必须控制在5弧分以内。该厂前期配套传统凸轮封隔器，不仅整机体积庞大、装配笨重，设备结构布局受限，且采购造价高昂，生产成本居高不下。搭载我司利明HY系列格里森减速机改造后，依托产品体积紧凑、高扭矩密度、高精度可控的特性，完美满足5弧分以内精密传动要求，精简设备结构、缩减整机重量，同时大幅压缩零部件采购成本，彻底解决客户设备结构、精度、造价三大痛点。
