利明微型感应马达｜单相_三相调速电机产品介绍

微型减速机作为自动化设备的核心动力部件，广泛应用于包装机械、输送设备、仪器设备、轻工自动化等诸多行业。福建利明提供 CM 系列单相、三相感应式微型马达，包含定速马达、调速马达，搭配配套速度控制器与齿轮减速机，为各类中小型自动化设备提供稳定可靠的动力解决方案。

利明减速机官网：fj-liming.cn

联系方式：0591-83251213/18059012119

主营：台湾利明（利茗）全系减速机原厂正品、工况选型、非标改制、现场技术协调

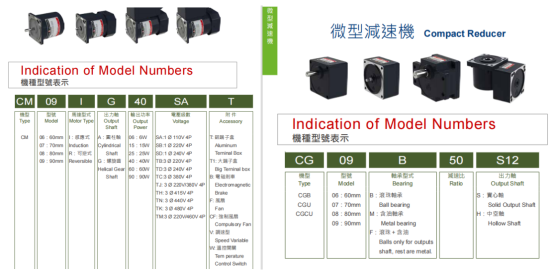

一、产品型号编码规则

CM 系列马达型号采用分段编码，通过型号即可快速识别马达完整参数，型号格式：CM 09 I G 40 SA T，

CM：机型系列，代表微型感应马达系列；

09：机座尺寸，可选 06 (60mm)、07 (70mm)、08 (80mm)、09 (90mm)；

马达型式：I 为感应式（单向连续运转），R 为可逆式；

出力轴类型：A 为圆柱轴，G 为螺旋齿轮轴，适配搭配减速机使用；

输出功率：覆盖 6W、15W、25W、40W、60W、90W 多个功率档位；

电压级数：区分单相、三相多种电压规格，单相 110V、220V、240V；三相 220V、380V、415V、440V、480V 等；

附件配置：铝端子盒、大端子盒、电磁刹车、风扇、强制风扇、调速型、温控开关等选配。

CG 09 B 50 S12，CG系列减速机，B滚珠轴承，50减速比，S12减速机输出轴12mm

二、产品分类与特性

单相感应式定速马达

适用于单相电源工况，实现单方向连续运转，是常规自动化设备通用动力源。

绝缘阻抗：DC500V 测试≥100MΩ，绝缘耐压：50/60Hz，1.5KV，1 分钟无异常

温升：额定运转后温升小于 80℃，绝缘等级 B 级 (130℃)，防护等级：引线型 IP20，端子盒型 IP54。使用环境：温度‑10℃~+50℃，湿度 85% 以下（无结露）

三相感应式定速马达

适配工业三相供电系统，单向连续运转，负载能力强，运行稳定，适合工厂自动化设备使用。电气规格、绝缘防护、环境使用条件与单相机型保持一致；三相马达调速建议搭配变频器实现转速调节。

单相感应调速马达

专门针对单相调速场景开发，可搭配速度控制器实现无级调速。调速范围：建议速比选择大于25比以上，即使在电机动力不足的情况下，还有25倍减速机的扭矩扩大。

备注：三相马达调速一般采用变频器方案，不使用本系列调速马达。绝缘、防护等级、温湿度环境条件同定速马达。

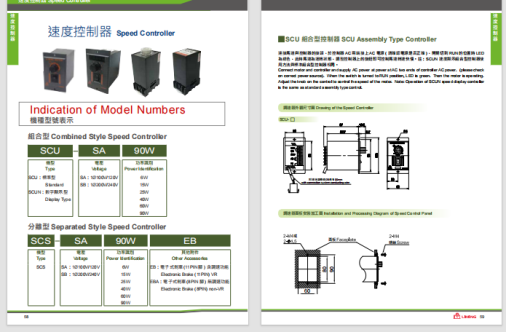

三、配套速度控制器

分为组合型 SCU与分离型 SCS两大系列，适配 6W‑200W 调速马达。

组合型 SCU‑SA‑200W
SCU 标准型、SCUN 数字显示型；SA 代表 100‑120V 电压，SB 代表 200‑240V 电压，后缀标注适配马达功率。

分离型 SCS‑SA‑200W‑EB
SCS 主机，支持选配 EB 电子式刹车 (11PIN，带调速)、EBA 电子式刹车 (8PIN，无调速)，方便设备集成安装。

四、马达安装要点

圆柱轴型马达

在安装板开孔，使用配套螺丝螺母锁紧马达，马达安装面和安装板之间不留间隙；

不同机座对应螺丝规格与锁紧扭矩：CM06：M4 螺丝，扭矩 20kgf・cm，CM07/CM08：M5 螺丝，扭矩 25kgf・cm，CM09：M6 螺丝，扭矩 30kgf・cm

禁斜向插入安装孔、禁止强行敲击安装，否则会造成马达内部损坏。

螺旋齿轮轴（搭配减速机）使用减速机配套螺丝将马达与减速机共同固定于安装板；马达法兰面与减速机端面贴合无间隙；装配时手动旋转确认齿轮啮合，禁止暴力强行压装，暴力装配会打坏齿轮，运行异响，缩短产品寿命甚至引发设备事故。

五、减速机搭配容许转矩

马达直接搭配 CG 系列齿轮减速机使用时，不同减速比对应不同容许输出转矩。
以 25W CM08IG25 搭配 CG08 减速机为例：减速比越大，输出转速越低，容许输出转矩越大；减速比 3~300 可选，50Hz、60Hz 下转速与容许转矩参数可查阅产品样本。

六、马达关键名词科普

额定：马达使用极限，分为连续额定（长期持续运转）、短时间额定（规定时间内额定输出）；

输出功率：单位时间做功，由转速和转矩共同决定；

启动转矩：通电瞬间输出转矩，负载大于启动转矩马达无法启动；

最大转矩：马达可以输出的极限转矩，超过后马达会立刻停转；

额定转矩：额定转速下对应的输出转矩；

同步转速、无载转速、转差率：由电源频率、极数决定，是感应马达选型重要参考。

七、选型建议

确认供电电源：单相 / 三相、电压、频率；

确认实际需要输出转速与输出转矩，选定马达功率 + 减速比；

需要调速：单相选用调速马达 + SCU/SCS 控制器；三相优先变频器；

需要刹车、风扇、大端子盒等功能，在型号中增加对应附件代码；

确认安装方式：圆柱轴直接输出，或螺旋齿轮轴配减速机，严格按照安装规范装配。
