利明ST-DM单入夹紧免键轴套双侧双出实心出力轴T型伺服换向器 产品详情
产品概述

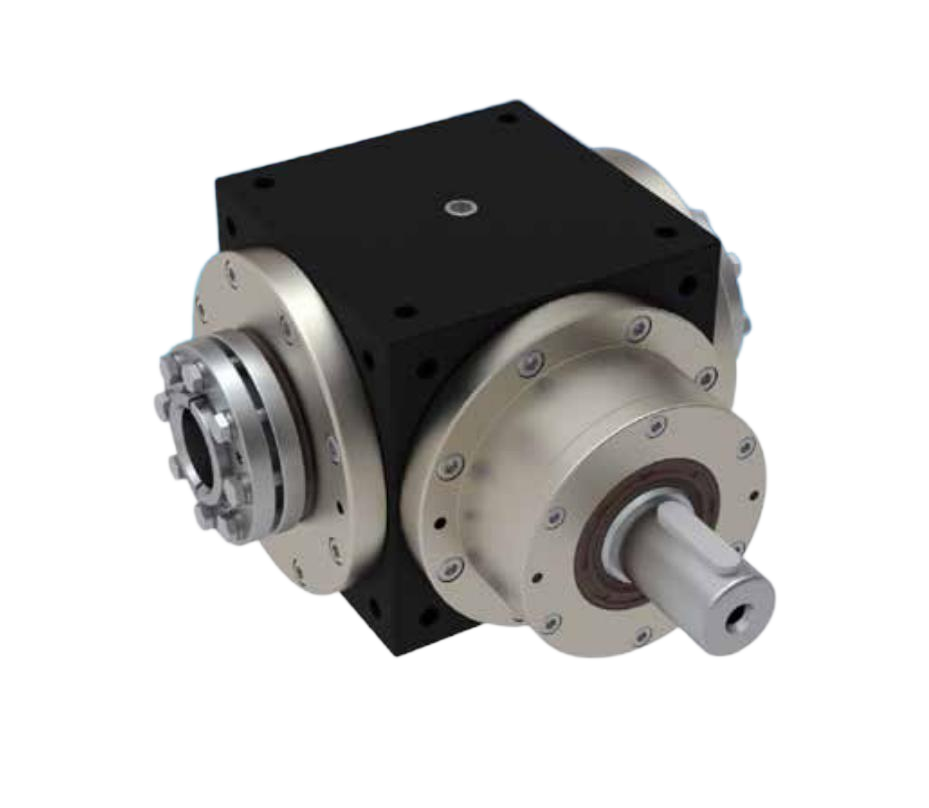

利明ST-DM T型伺服换向器采用90度T型一分二传动布局，输入端搭载夹紧免键胀紧轴套，取消平键结构，装配拆卸便捷，均匀抱紧传动轴，同轴度优异，杜绝长期使用键槽磨损带来的传动间隙；两端均为加粗实心出力轴，两路动力同步输出，双侧驱动一致性强。齿轮副采用精密研磨螺旋伞齿轮，传动损耗低、定位精度高，适配伺服电机高精度定位工况。一体式加厚方形铸钢箱体四面预留安装孔，多角度固定灵活，专为双边同步驱动、需要频繁拆装维护的自动化精密设备设计。
核心性能优势
- 输入侧夹紧免键胀紧轴套，无平键，拆装快速，彻底避免键槽磨损间隙
- 胀紧套均匀夹持传动轴，同轴度高，高速运转无抖动，重复定位稳定
- T型一分二对称传动，双侧实心出力轴同步输出，扭矩转速完全一致
- 两端加粗实心轴，刚性强，可承受大扭矩与双向径向冲击，重载适配性好
- 高精度磨削伞齿轮，背隙≤3arcmin，传动效率≥96%，运行低噪低发热
- 加厚铸钢箱体抗扭转、抗冲击，支持24小时连续运行与高频正反转
- 箱体四面安装孔，卧式/立式/侧装均可，适配各类紧凑型设备结构
标准规格说明
1.传动结构：90°T型螺旋伞齿轮一分二换向，单输入、双侧实心双轴同步输出；
2.输入结构：夹紧免键胀紧轴套，适配各规格伺服电机传动轴；
3.输出结构：左右双侧加粗实心出力轴，可对接联轴器、丝杆、传动辊；
4.输入适配：兼容50W~7.5KW伺服/步进电机；
5.传动精度：低背隙齿轮，满足精密定位、往复同步运动工况；
6.润滑配置：出厂填充长效高温润滑脂，长期运行免频繁保养；
7.安装方式：箱体四向预留安装孔，支持任意角度固定安装。
适用行业场景
● 3C锂电设备：双边同步卷绕模组、双轴压合工装、电芯双侧对位机构；
● 自动化精密专机：双轴同步打磨、双边进给钻孔、视觉同步对位设备；
● 包装设备：双边同步分切、双轴升降同步贴标传动模组；
● 物流移栽设备：双轴同步升降平台、双边同步取料移栽机构；
● 小型数控设备：双侧同步分度、双轴精密进给传动装置。
选型服务：可提供完整规格参数表，根据电机功率、负载扭矩、轴径尺寸一对一匹配型号。
