利明ST-DO T型伺服换向器 产品详情
产品概述

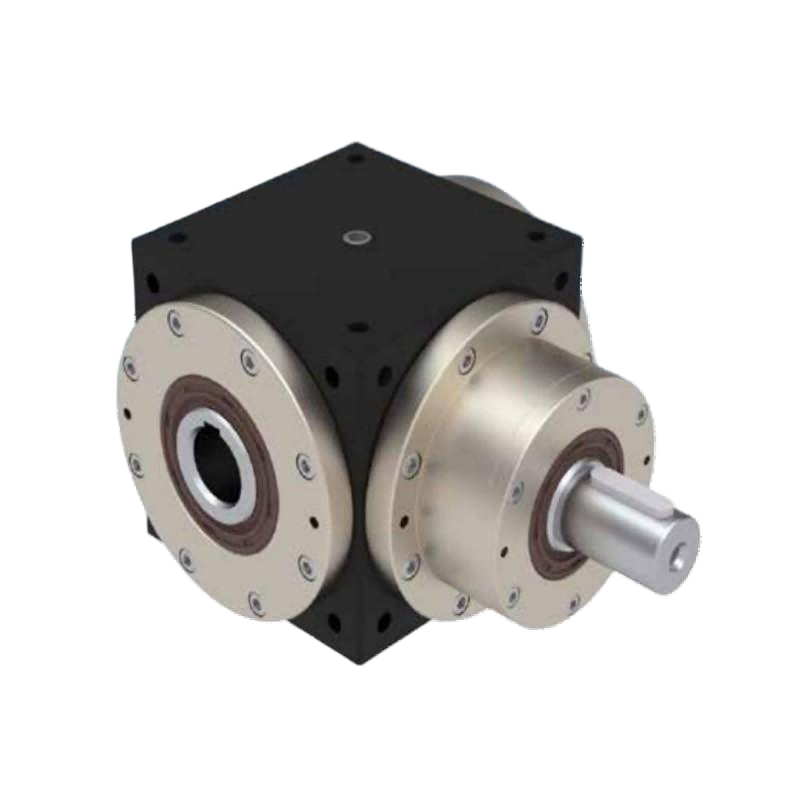

利明ST-DO T型伺服换向器为90度一分二螺旋伞齿轮传动结构，单输入配置一侧中空出力轴、一侧实心出力轴，单路动力均匀分配至两端输出，两侧转速扭矩完全同步。中空轴预留通孔，可穿过丝杆、气管、线缆，简化设备布局；实心轴加粗设计承载重载。精密研磨齿轮副保障高精度定位，输入端标准伺服法兰可直接对接伺服、步进电机，一体式加厚方形箱体四面可安装，专为需要中空穿件+单侧重载双同步驱动的自动化设备设计。
核心性能优势
- T型一分二同步传动，一端中空、一端实心混合输出，两路动力同步无偏差
- 中空轴大通孔设计，可穿丝杆、管线，简化整机布线与传动结构布局
- 单侧加粗实心出力轴，刚性强，可承受大扭矩、径向冲击，适配重载工况
- 高精度磨削伞齿轮，背隙≤3arcmin，传动效率≥96%，低噪高速运转稳定
- 标准伺服法兰直连电机，无需转接配件，缩短设备装配周期
- 加厚铸方箱体抗扭不变形，支持24小时连续运转、频繁正反转启停
- 箱体四面预留安装孔，卧式、立式、侧装灵活适配狭小设备安装空间

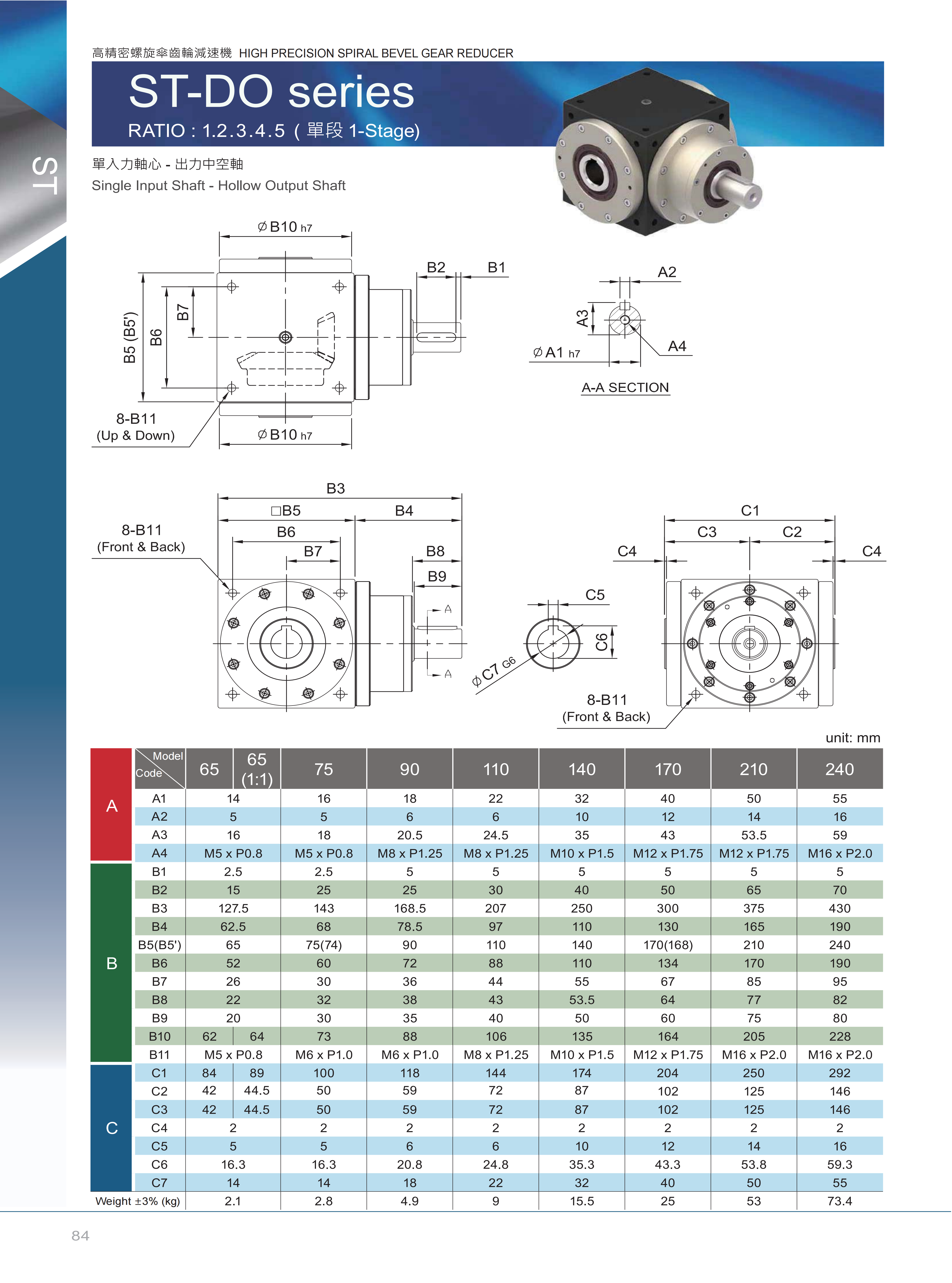

标准规格说明
1.传动结构：90°T型螺旋伞齿轮换向，单输入、一中空一实心双轴同步输出；
2.输出形式：一侧中空法兰轴、一侧实心出力轴，适配丝杆、联轴器、传动辊；
3.输入适配：标准伺服法兰，匹配50W~7.5KW伺服/步进电机；
4.传动精度：齿轮低背隙设计，满足精密定位、往复运动工况；
5.润滑配置：出厂填充长效高温润滑脂，长期运行免频繁维护；
6.安装方式：箱体四向安装孔，支持任意角度固定安装。
适用行业场景
● 3C锂电设备：卷绕机、双边压合模组、中空丝杆传动工装；
● 自动化精密专机：视觉对位设备、旋转分度工装、管线穿过式传动机构；
● 包装设备：高速分切机、旋转贴标机、中空收放料传动模组；
● 物流移栽设备：同步升降平台、中空丝杆移栽模组；
● 光学检测设备：旋转调节机构、中空走线精密传动装置。
选型服务：可提供完整规格参数表，根据电机功率、负载扭矩、中空孔径、轴径尺寸一对一匹配型号。
