利明ST-DP丝杆专用T型伺服换向器 产品详情
产品概述

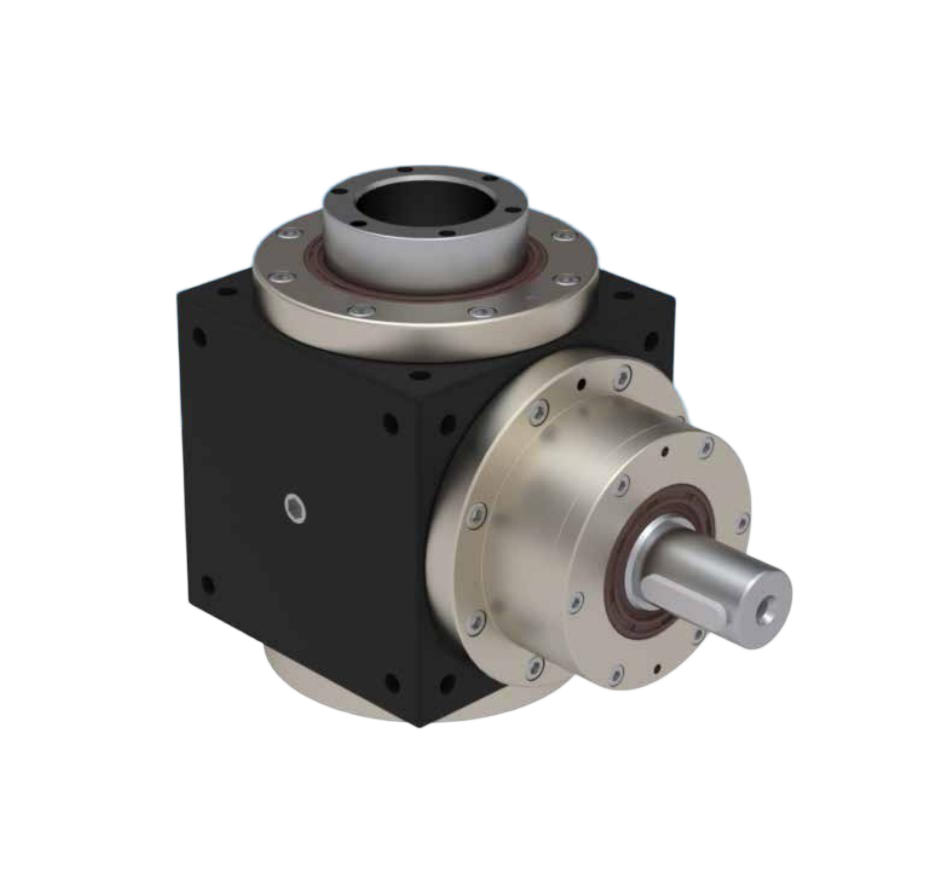

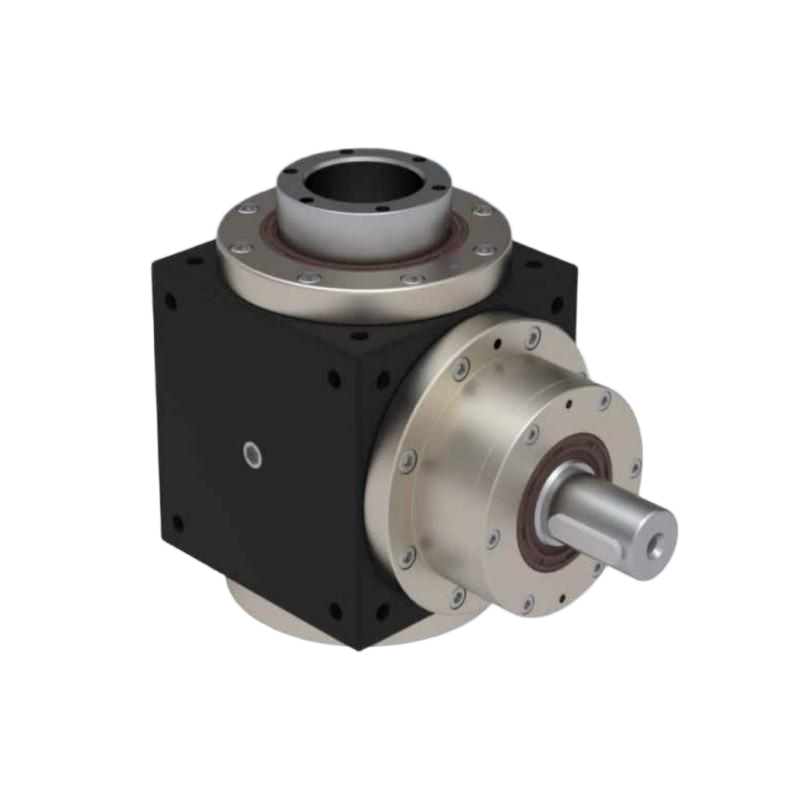

利明ST-DP丝杆专用T型伺服换向器采用90度T型一分二传动布局，单实心轴输入，搭配单侧大通孔中空出力轴与单侧实心出力轴，中空轴专为滚珠丝杆贯穿设计，丝杆可直接穿过中空腔体，省去外置转接结构，大幅精简丝杆传动模组体积。精密研磨螺旋伞齿轮保障两路输出同步无偏差，输入端标准化伺服法兰可直接匹配伺服、步进电机。一体式加厚方形箱体多面预留安装孔，支持多角度固定，针对丝杆升降、丝杆平移、丝杆对位等精密传动场景专项优化，是丝杆传动自动化设备专用换向传动部件。
核心性能优势
- 丝杆专用中空大通孔，滚珠丝杆可直接贯穿，简化丝杆模组结构，节省安装空间
- T型一分二同步传动，中空轴与实心轴两路输出扭矩、转速完全同步
- 中空轴加大承载法兰，丝杆往复运动时抗径向力强，运行稳定无抖动
- 高精度磨削伞齿轮，背隙≤3arcmin，传动效率≥96%，适配丝杆精密定位工况
- 标准伺服法兰直连电机，无需转接配件，降低丝杆模组装配难度
- 加厚铸方箱体抗扭转、抗冲击，适配丝杆高频往复启停、24小时连续运行
- 箱体四面安装孔，卧式、立式、侧装均可，适配紧凑型丝杆传动设备布局
标准规格说明
1.传动结构：90°T型螺旋伞齿轮一分二换向，单输入、一中空一实心双轴同步输出；
2.输出结构：单侧中空出力轴（丝杆贯穿专用）、单侧实心出力轴，适配滚珠丝杆、联轴器；
3.输入适配：标准伺服法兰，匹配50W~7.5KW伺服/步进电机；
4.传动精度：低背隙齿轮结构，满足丝杆高精度定位、往复移动需求；
5.润滑配置：出厂填充长效高温润滑脂，丝杆长期往复运行免频繁维护；
6.安装方式：箱体四向预留安装孔，支持任意角度固定安装。
适用行业场景
● 3C锂电设备：丝杆升降压合模组、丝杆平移卷绕工装、电芯对位丝杆机构；
● 自动化精密专机：丝杆升降检测平台、丝杆进给打磨钻孔设备；
● 包装设备：丝杆分切定位模组、丝杆升降贴标机构；
● 物流移栽设备：丝杆同步升降平台、丝杆移栽取料模组；
● 数控小型设备：丝杆分度传动、精密丝杆进给传动装置。
选型服务：可提供丝杆适配规格参数，根据丝杆外径、电机功率、负载扭矩一对一匹配型号。
