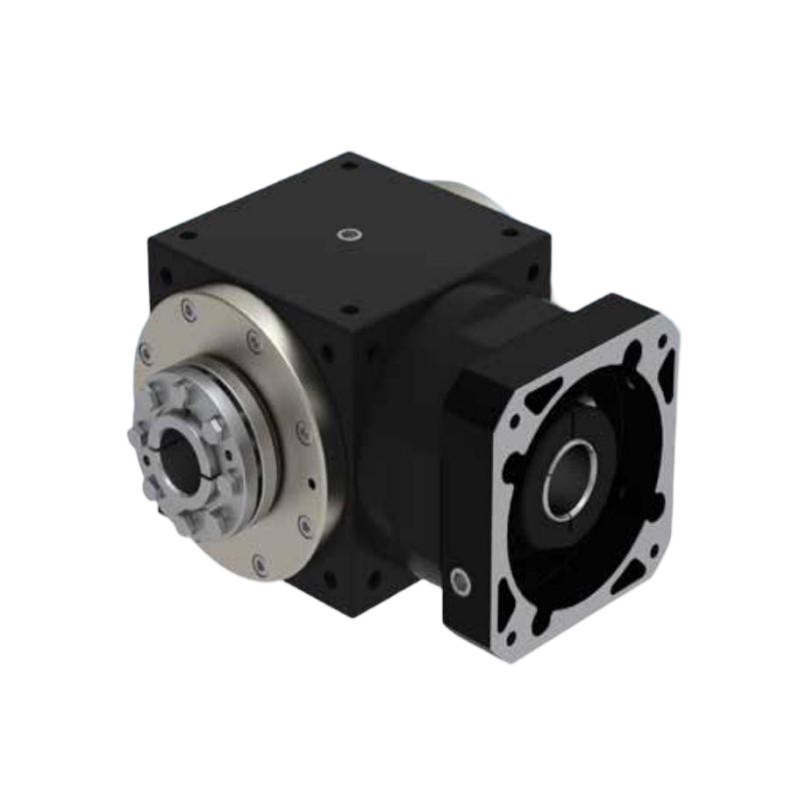

利明ST-FM 90度双侧夹紧免键轴套伺服换向器 产品详情
产品概述
利明ST-FM 90°伺服换向器为直角螺旋伞齿轮传动结构，输出端搭载双侧夹紧免键胀紧轴套，取消平键传动结构，依靠胀紧套抱紧力传递扭矩，安装拆卸便捷，传动无间隙。产品搭配精密研磨伞齿轮，定位精度高，输入端为标准化伺服法兰，可直接对接伺服、步进电机。一体式方形铸钢箱体刚性充足，多面预留安装孔，适配各类狭小自动化设备安装空间，专为高精度、快速拆装需求的精密传动场景设计。
核心性能优势
- 双侧免键夹紧轴套，无平键设计，拆装快速，无键槽磨损，长期使用传动间隙稳定
- 胀紧套均匀抱紧传动轴，同轴度高，高速运转无抖动，定位重复精度优秀
- 高精度磨削螺旋伞齿轮，背隙极小，传动效率≥96%，低噪音、响应速度快
- 标准伺服法兰直连电机，无需额外转接法兰，缩短整机装配工时
- 加厚铸方箱体抗扭转、抗冲击，支持24小时连续运行与高频正反转启停
- 箱体四面均可安装，卧式、立式、侧装灵活适配，适配紧凑型设备布局
标准规格说明
1.传动形式：90°直角螺旋伞齿轮换向，单进单出精密传动；
2.输出结构：双侧夹紧免键胀紧轴套，适配光轴、丝杆、传动辊；
3.输入适配：伺服标准法兰，匹配50W~7.5KW伺服/步进电机；
4.传动精度：齿轮低背隙，满足精密定位、往复运动工况；
5.润滑配置：出厂加注长效高温润滑脂，长期运行免频繁维护；
6.安装方式：箱体四向预留安装孔，支持任意角度固定安装。
适用行业场景
● 3C锂电设备：精密卷绕机、电芯压合模组、高精度检测工装；
● 自动化精密专机：视觉对位设备、精密打磨、钻孔加工设备；
● 包装设备：高速贴标机、精密分切机、定位覆膜设备；
● 物流移栽设备：精密定位移栽模组、小型升降定位平台；
● 光学检测设备：镜头调节传动机构、精密分度传动装置。
选型服务：可提供完整规格参数表，根据电机功率、负载扭矩、轴径尺寸一对一匹配型号。
